Einheit · AXIAL-PISTON PUMP
PA4VSG71EM2007/10R-PPB10KB59F-SO329R902425630
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PA4VSG71EM2007/10R-PPB10KB59F-SO329, Materialnummer R902425630. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch (10). Durchtrieb: 125, 2-Loch 1 1/4 in 14T 12/24DP (KB5). Ventile: Ventilblock angebaut SDVB (9). Filterung: Filter im Speisekreis angebaut (F). Sonderausführung Nr. 329.
- Nummer
- R902425630
- Typschlüssel
- PA4VSG71EM2007/10R-PPB10KB59F-SO329
- Gruppe
- A4VSG 71
- Ausgabe
- 07/2020

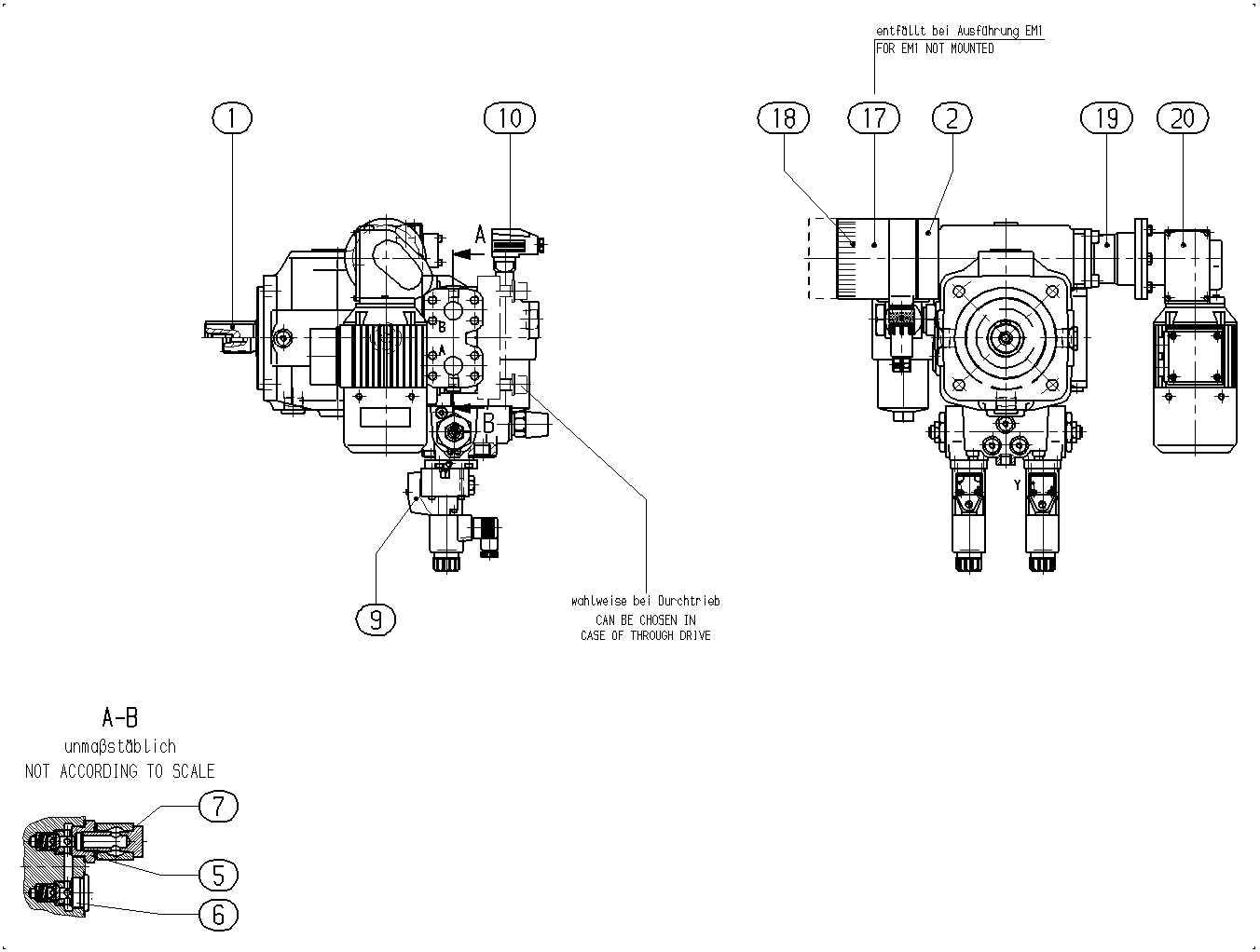

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902425620 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R910919676 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R910951218 | VALVE MOUNTING KIT | 1 | ||
| R910925179 | VALVE MOUNTING KIT | 1 | ||
| R910951161 | CONNECTING BLOCK Stückliste der Baugruppe →L | 1 | ||
| R902425624 | VALVE BLOCK Stückliste der Baugruppe →L | 1 | ||
| R910964107 | FILTER Stückliste der Baugruppe →L | 1 | ||
| R910484857 | POTENTIOMETER | 1 | ||
| R910947177 | LIMIT SWITCH | 1 | ||
| R910989780 | COUPLING | 1 | ||
| R910989788 | GEAR MOTOR | 1 | ||
| 61 | R902805708 | SHIPPING PROTECTION | 2 | |
| R902602012 | SEAL SCREW | 1 | ||
| 64 | R909831380 | GUARD PLUG | 1 | |
| 65 | R902602011 | SEAL SCREW | 1 | |
| 71 | R902568998 | FLANGE COVER Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | B |
| Arbeitsanschluss | SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch | 10 |
| Durchtrieb | 125, 2-Loch 1 1/4 in 14T 12/24DP | KB5 |
| Ventile | Ventilblock angebaut SDVB | 9 |
| Filterung | Filter im Speisekreis angebaut | F |
