Einheit · AXIAL-PISTON PUMP

AL A10V O 60 DFR1/52R-PSD62N00 -S1852R902436171

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO60DFR1/52R-PSD62N00-S1852, Materialnummer R902436171. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend (62). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1852.

Nummer: R902436171
Typschlüssel: AL A10V O 60 DFR1/52R-PSD62N00 -S1852
Gruppe: A10VO 60
Ausgabe: 06/2020

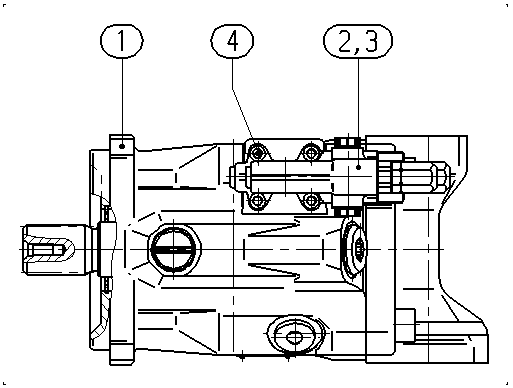

AL A10V O 60 DFR1/52R-PSD62N00 -S1852 — Zeichnung

Nummer	Bezeichnung	Menge
R902423898	BASE UNIT Stückliste der Baugruppe →L	1
R902472492	CONTROL VALVE Stückliste der Baugruppe →L	1
R902434482	SEAL	1
R910900443	SOCKET HEAD CAP SCREW	4

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	60	60
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen mit Spülfunktion	DFR1
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Blick auf Triebwelle rechts	R
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 4-Loch	D
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend	62
Durchtrieb	Ohne Durchtrieb	N00

Parameter aus dem Typschlüssel

Weitere Ausführungen 17
