Einheit · AXIAL-PISTON PUMP
AA10VO60DFR1/52R-PSD62N00-S2338R902501135
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO60DFR1/52R-PSD62N00-S2338, Materialnummer R902501135. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend (62). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 2338.
- Nummer
- R902501135
- Typschlüssel
- AA10VO60DFR1/52R-PSD62N00-S2338
- Gruppe
- A10VO 60
- Ausgabe
- 06/2020

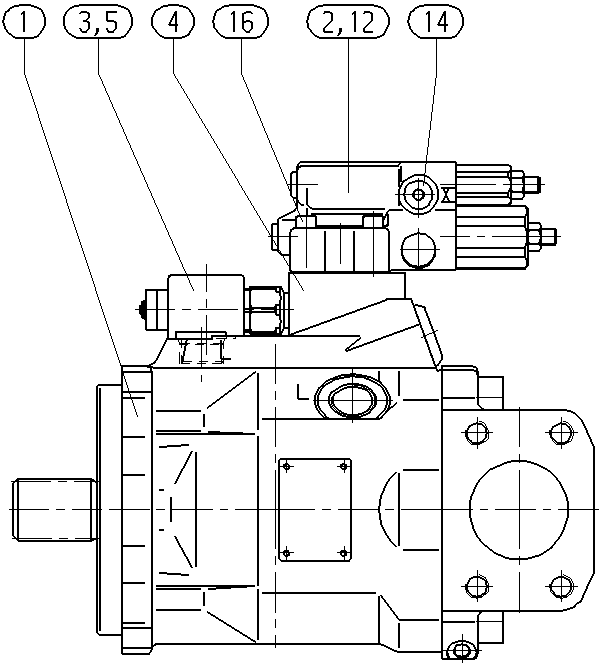

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902405815 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902449481 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R901070050 | DIRECTIONAL SPOOL VALVE | 1 | ||
| R902501004 | INTERMEDIATE PLATE | 1 | ||
| R900729189 | SOLENOID COIL | 1 | ||
| R902434482 | SEAL | 2 | ||
| R910764647 | SCREW PLUG | 1 | ||
| R902650500 | SOCKET HEAD CAP SCREW | 4 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 60 | 60 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen mit Spülfunktion | DFR1 |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 4-Loch | D |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend | 62 |
| Durchtrieb | Ohne Durchtrieb | N00 |
Weitere Ausführungen 17
- R910984482 A A10V O 60 DFR1/52R-PSD62N00
- R902401457 A A10V O 60 DFR1/52R-PSD62N00 -S1051
- R902407395 A A10V O 60 DFR1/52R-PSD62N00 -S1052
- R902436168 A A10V O 60 DFR1/52R-PSD62N00 -S1852
- R902401219 A A10V O 60 DFR1/52R-PSD62N00 -SO 97
- R902408292 A A10V O 60 DFR1/52R-PSD62N00 -SO547
- R902423907 A A10V O 60 DFR1/52R-PSD62N00 -SO834
- R902408862 AA10VO60DFR1/52R-PSD62N00-S1038
- R902435241 AA10VO60DFR1/52R-PSD62N00-S1485
- R910997061 AL A10V O 60 DFR1/52R-PSD62N00
- R902500106 AL A10V O 60 DFR1/52R-PSD62N00 -S1052
- R902436171 AL A10V O 60 DFR1/52R-PSD62N00 -S1852
- R902408293 AL A10V O 60 DFR1/52R-PSD62N00 -SO547
- R902401453 AL A10V O 60 DFR1/52R-PSD62N00 -SO834
- R902408861 ALA10VO60DFR1/52R-PSD62N00-S1038
- R902401062 ALA10VO60DFR1/52R-PSD62N00-S1485
- R902501121 ALA10VO60DFR1/52R-PSD62N00-S2338
