Einheit · AXIAL-PISTON PUMP

A A10V O 60 DFR1/52R-VUC73N00 -S1920R902439096

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO60DFR1/52R-VUC73N00-S1920, Materialnummer R902439096. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1920.

Nummer: R902439096
Typschlüssel: A A10V O 60 DFR1/52R-VUC73N00 -S1920
Gruppe: A10VO 60
Ausgabe: 06/2020

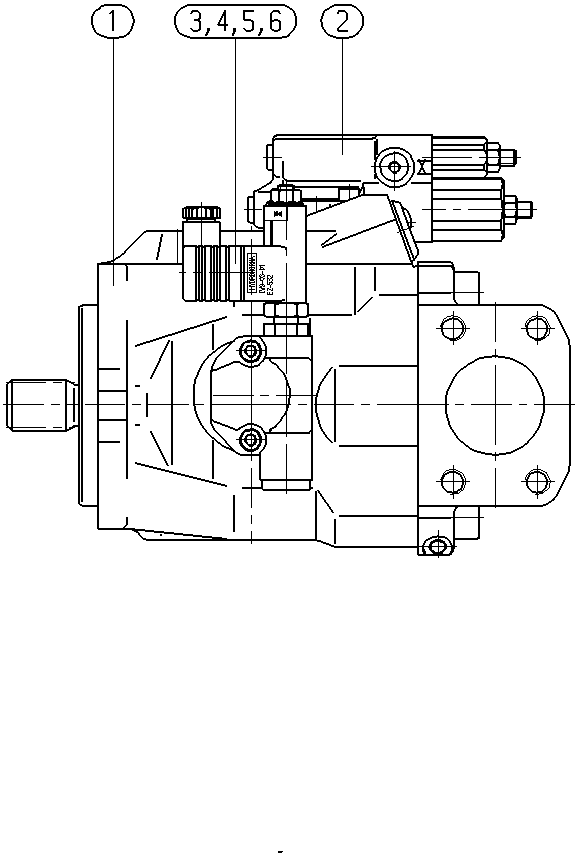

A A10V O 60 DFR1/52R-VUC73N00 -S1920 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
1	R902429639	BASE UNIT Stückliste der Baugruppe →L	1
2	R902450440	CONTROL VALVE Stückliste der Baugruppe →L	1
3	R910986163	VALVE	1
	R910986150	CARRIER	1
5	R910920356	SOCKET HEAD CAP SCREW	2
6	R910119083	SOCKET HEAD CAP SCREW	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	60	60
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen mit Spülfunktion	DFR1
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet	U
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Durchtrieb	Ohne Durchtrieb	N00

Parameter aus dem Typschlüssel

Weitere Ausführungen 13
