Einheit · AXIAL-PISTON PUMP

AL A10V O 60 DFR1/52R-VUC73N00 -S1699R902502944

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO60DFR1/52R-VUC73N00-S1699, Materialnummer R902502944. Nenngröße: NG 60. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DFR1). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet (U). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1699.

Nummer: R902502944
Typschlüssel: AL A10V O 60 DFR1/52R-VUC73N00 -S1699
Gruppe: A10VO 60
Ausgabe: 06/2020

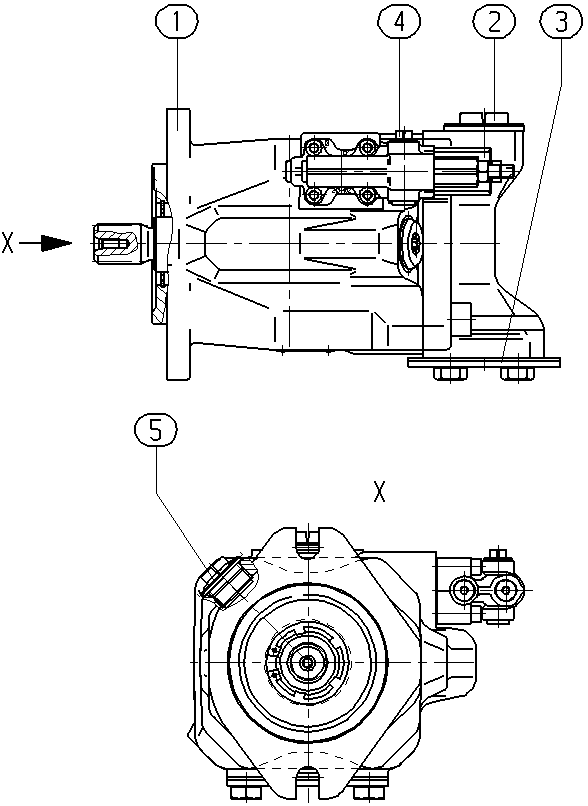

AL A10V O 60 DFR1/52R-VUC73N00 -S1699 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge	Zur Anfrage
	R902502947	AXIAL-PISTON PUMP Stückliste der Baugruppe →L	1
	R902400591	FLANGE COVER	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	60	60
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen mit Spülfunktion	DFR1
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung. reduzierter Durchmesser, bedingt für Durchtrieb geeignet	U
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Durchtrieb	Ohne Durchtrieb	N00

Parameter aus dem Typschlüssel

Weitere Ausführungen 13
