Einheit · AXIAL-PISTON PUMP
AA10VO45DFR/31R-PSC62K68-SO108R902439424
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO45DFR/31R-PSC62K68-SO108, Materialnummer R902439424. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T offen hydraulisch (DFR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Sonderausführung Nr. 108.
- Nummer
- R902439424
- Typschlüssel
- AA10VO45DFR/31R-PSC62K68-SO108
- Gruppe
- A10VO 45
- Ausgabe
- 06/2020

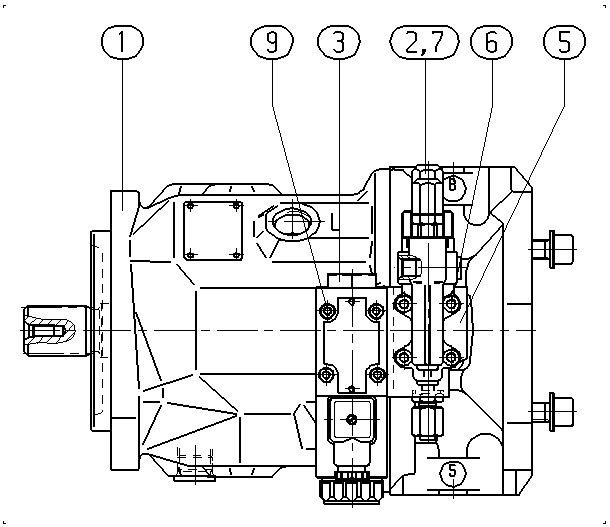

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910971586 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902453432 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R910996456 | DIRECTIONAL SPOOL VALVE Stückliste der Baugruppe →L | 1 | ||
| 4 | R902472640 | CONTROL BLOCK Stückliste der Baugruppe →L | 1 | |
| R902650500 | SOCKET HEAD CAP SCREW | 4 | ||
| R902434482 | SEALD | 1 | ||
| 8 | R909154478 | SCREW PLUG | 1 | |
| R910785105 | SOCKET HEAD CAP SCREW | 4 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 45 | 45 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T offen hydraulisch | DFR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb | 62 |
| Durchtrieb | 101-2 (B) 7/8 in 13T 16/32DP | K68 |
Weitere Ausführungen 12
- R902544823 A A10V O 45 DFR /31R-PSC62K68
- R910908888 A A10V O 45 DFR /31R-PSC62K68
- R910971647 A A10V O 45 DFR /31R-PSC62K68
- R910928350 A A10V O 45 DFR /31R-PSC62K68 -SO200
- R910931116 A A10V O 45 DFR /31R-PSC62K68 -SO273
- R910922857 AA10VO45DFR/31R-PSC62K68-SO201
- R910912674 AA10VO45DFR/31R-PSC62K68-SO52
- R902455035 AE A10V O 45 DFR /31R-PSC62K68
- R902461660 AF A10V O 45 DFR /31R-PSC62K68
- R910973968 AL A10V O 45 DFR /31R-PSC62K68
- R902439428 ALA10VO45DFR/31R-PSC62K68-SO108
- R902431310 ALA10VO45DFR/31R-PSC62K68-SO273
