Einheit · AXIAL-PISTON PUMP

ALA10VO45DFR/31R-PSC62K68-SO108R902439428

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO45DFR/31R-PSC62K68-SO108, Materialnummer R902439428. Nenngröße: NG 45. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T offen hydraulisch (DFR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb (62). Durchtrieb: 101-2 (B) 7/8 in 13T 16/32DP (K68). Sonderausführung Nr. 108.

Nummer: R902439428
Typschlüssel: ALA10VO45DFR/31R-PSC62K68-SO108
Gruppe: A10VO 45
Ausgabe: 06/2020

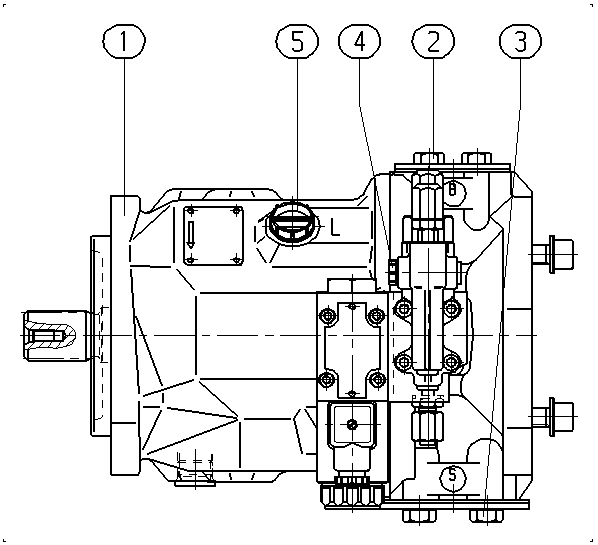

ALA10VO45DFR/31R-PSC62K68-SO108 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R902439424	AXIAL-PISTON PUMP Stückliste der Baugruppe →L	1
	R902400579	FLANGE COVER	1
	R902400587	FLANGE COVER	1
	R902602014	SEAL SCREW	1
	R902603190	SEAL SCREW	1
6	R909087113	GUARD PLUG	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	45	45
Regel- und Verstelleinrichtung	mit Förderstromregler X-T offen hydraulisch	DFR
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse nach ISO 6162 Arbeitsanschlüsse UNC Befestigungsgewinde UNC; seitlich oben unten für Durchtrieb	62
Durchtrieb	101-2 (B) 7/8 in 13T 16/32DP	K68

Parameter aus dem Typschlüssel

Weitere Ausführungen 12
