Einheit · AXIAL-PISTON PUMP
PLA4VSG750HD1/22R-PPH10N009N-S1579R902448700
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PLA4VSG750HD1/22R-PPH10N009N-S1579, Materialnummer R902448700. Nenngröße: NG 750. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Arbeitsanschluss: SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde (10). Durchtriebe: Ohne Durchtrieb (N00). Ventile: Ventilblock angebaut SDVB (9). Filterung: Ohne Filter (N). Sonderausführung Nr. 1579.
- Nummer
- R902448700
- Typschlüssel
- PLA4VSG750HD1/22R-PPH10N009N-S1579
- Gruppe
- A4VSG 750
- Ausgabe
- 06/2019

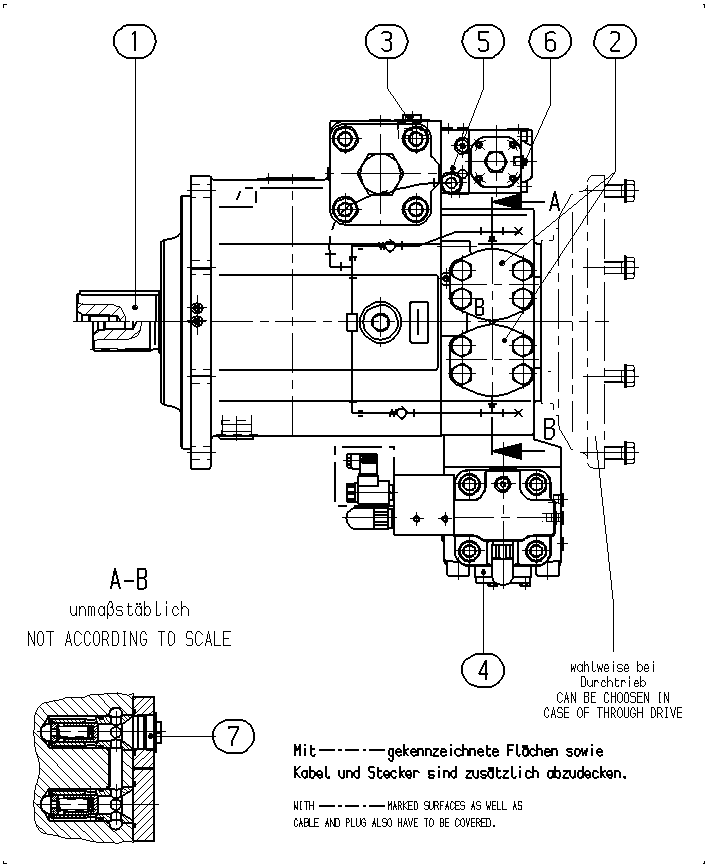

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902448697 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902400592 | FLANGE COVER | 2 | ||
| R902602207 | SEAL SCREW | 1 | ||
| R902602207 | SEAL SCREW | 1 | ||
| R902602011 | SEAL SCREW | 1 | ||
| R902602008 | SEAL SCREW | 2 | ||
| R902602207 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 750 | 750 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Arbeitsanschluss | SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde | 10 |
| Durchtriebe | Ohne Durchtrieb | N00 |
| Ventile | Ventilblock angebaut SDVB | 9 |
| Filterung | Ohne Filter | N |
