Einheit · AXIAL-PISTON PUMP
P A4VSG 750 HD1 /22R-PPH10N009N-S1579R902448697
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PA4VSG750HD1/22R-PPH10N009N-S1579, Materialnummer R902448697. Nenngröße: NG 750. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch (A4VS). Betriebsart: Pumpe, geschlossener Kreislauf (G). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 8-Loch (H). Arbeitsanschluss: SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde (10). Durchtriebe: Ohne Durchtrieb (N00). Ventile: Ventilblock angebaut SDVB (9). Filterung: Ohne Filter (N). Sonderausführung Nr. 1579.
- Nummer
- R902448697
- Typschlüssel
- P A4VSG 750 HD1 /22R-PPH10N009N-S1579
- Gruppe
- A4VSG 750
- Ausgabe
- 06/2020

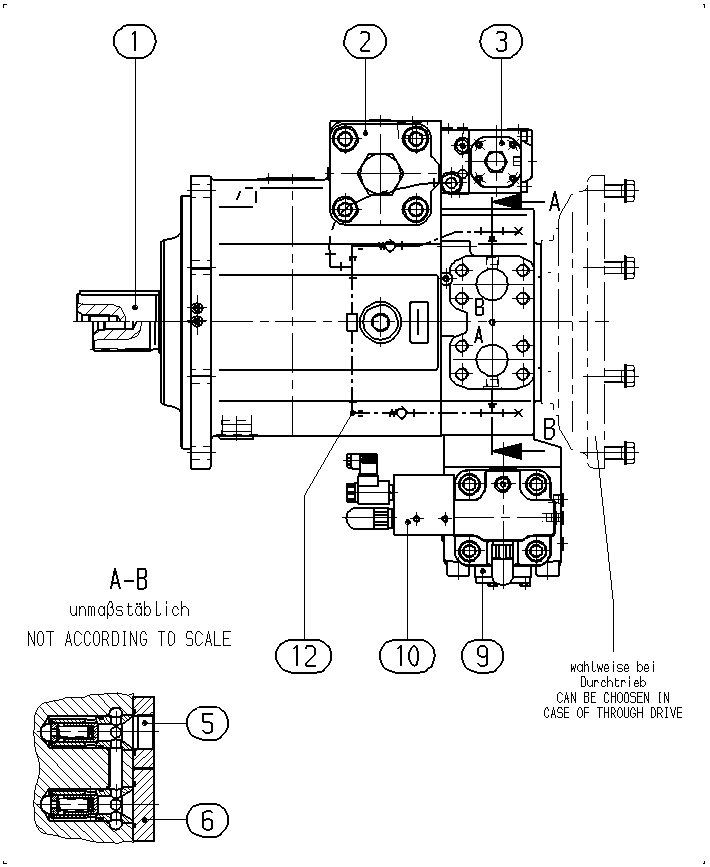

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R910967417 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R910979043 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R910970965 | SPRING PACK Stückliste der Baugruppe →L | 1 | ||
| R910963731 | VALVE MOUNTING KIT | 1 | ||
| R910963732 | VALVE MOUNTING KIT | 1 | ||
| R902448717 | FLUSHING BLOCK Stückliste der Baugruppe →L | 1 | ||
| R902448472 | VALVE BLOCK | 2 | ||
| R902420648 | PIPING PLAN Stückliste der Baugruppe →L | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) metrisch | A4VS |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 750 | 750 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 8-Loch | H |
| Arbeitsanschluss | SAE-Flanschanschlüsse A und B, auf gleicher Seite, metrisches Befestigungsgewinde metrisches Befestigungsgewinde | 10 |
| Durchtriebe | Ohne Durchtrieb | N00 |
| Ventile | Ventilblock angebaut SDVB | 9 |
| Filterung | Ohne Filter | N |
