Einheit · AXIAL-PISTON PUMP
A A10V O 74 DFLR/31R-VSC41N00 -S1741R902452230
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO74DFLR/31R-VSC41N00-S1741, Materialnummer R902452230. Nenngröße: NG 74. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch (41). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1741.
- Nummer
- R902452230
- Typschlüssel
- A A10V O 74 DFLR/31R-VSC41N00 -S1741
- Gruppe
- A10VO 74
- Ausgabe
- 06/2020

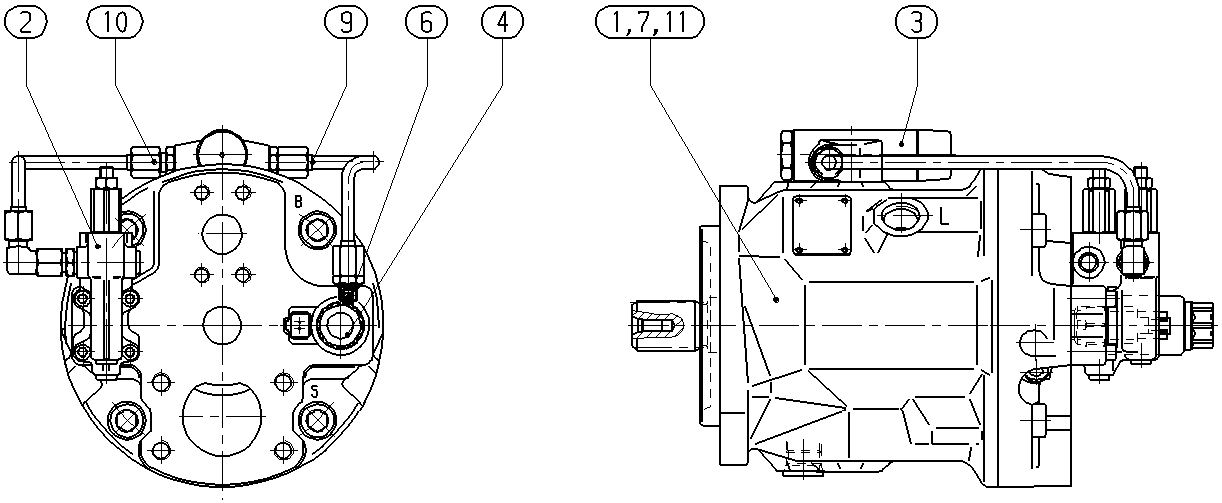

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902452211 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902533492 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902533217 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902452073 | VALVE | 1 | ||
| R909156774 | NOZZLE | 1 | ||
| R910918063 | SIDE MARKER RING | 1 | ||
| R902452232 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R902452231 | PIPING Stückliste der Baugruppe →L | 1 | ||
| R902432041 | POWER DIAGRAM | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 74 | 74 |
| Regel- und Verstelleinrichtung | Druck-Förderstrom-Leistungsregler | DFLR |
| Baureihe | Baureihe 3, Index 1 | 31 |
| Drehrichtung | Bei Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch | 41 |
| Durchtrieb | Ohne Durchtrieb | N00 |
