Einheit · AXIAL-PISTON PUMP

AL A10V O 74 DFLR/31R-VSC41N00 -S1741R992000814

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO74DFLR/31R-VSC41N00-S1741, Materialnummer R992000814. Nenngröße: NG 74. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druck-Förderstrom-Leistungsregler (DFLR). Drehrichtung: Bei Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch (41). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 1741.

Nummer: R992000814
Typschlüssel: AL A10V O 74 DFLR/31R-VSC41N00 -S1741
Gruppe: A10VO 74
Ausgabe: 07/2020

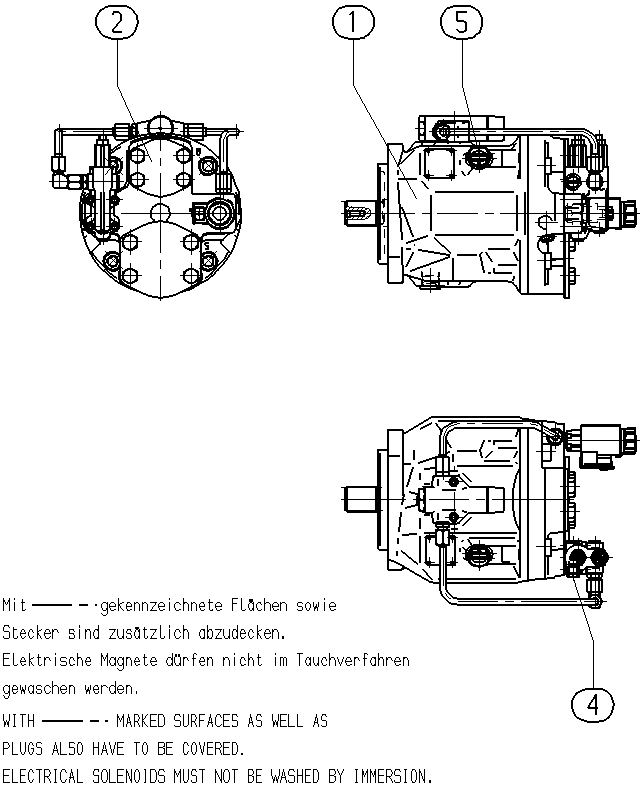

AL A10V O 74 DFLR/31R-VSC41N00 -S1741 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R902452230	AXIAL-PISTON PUMP Stückliste der Baugruppe →L	1
	R902400578	FLANGE COVER	1
3	R902400590	FLANGE COVER	1
	R902602014	SEAL SCREW	1
	R902603190	SEAL SCREW	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 280 bar (4100 psi), Höchstdruck 350 bar (5100 psi)	A10V
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	74	74
Regel- und Verstelleinrichtung	Druck-Förderstrom-Leistungsregler	DFLR
Baureihe	Baureihe 3, Index 1	31
Drehrichtung	Bei Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	SAE-Flanschanschlüsse Befestigungsgewinde nach ISO 6162 metrisch; hinten Arbeitsanschlüsse metrisch	41
Durchtrieb	Ohne Durchtrieb	N00

Parameter aus dem Typschlüssel

Weitere Ausführungen 13
