Einheit · AXIAL-PISTON PUMP
PA4VSG250EM1009/30R-PPB10H029FR902455697
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSG, Typschlüssel PA4VSG250EM1009/30R-PPB10H029F, Materialnummer R902455697. Nenngröße: NG 1009. Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: In Anlehnung an ISO 3019-2 metrisch 4-Loch (B). Arbeitsanschluss: SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch (10). Durchtrieb: 8), Eine Anbaupumpe für den Speisekreis (H02). Ventile: Ventilblock angebaut SDVB (9). Filterung: Filter im Speisekreis angebaut (F).
- Nummer
- R902455697
- Typschlüssel
- PA4VSG250EM1009/30R-PPB10H029F
- Gruppe
- A4VSG 250
- Ausgabe
- 01/2020

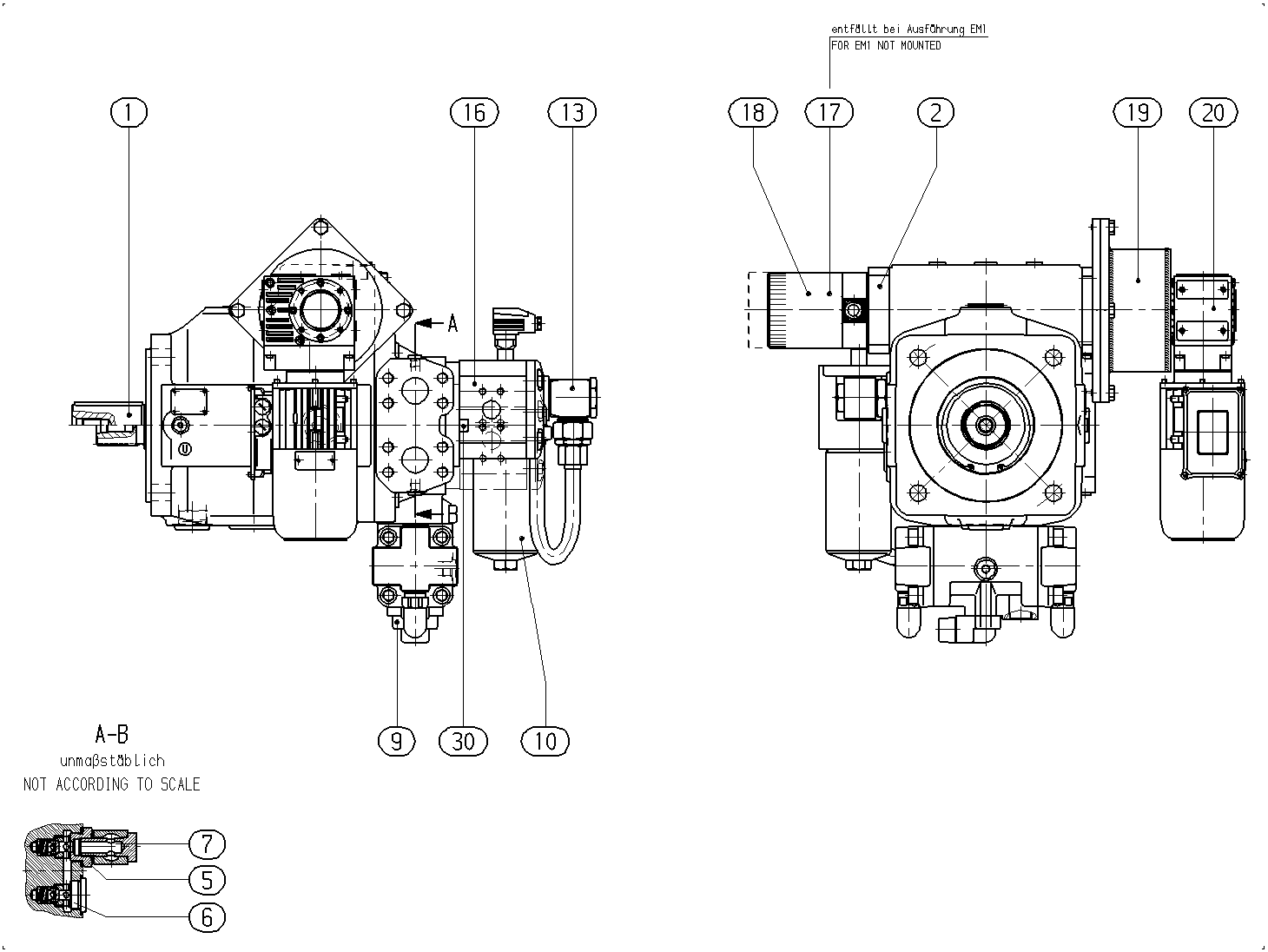

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902412923 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R910988273 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R910948834 | VALVE MOUNTING KIT | 1 | ||
| R910944807 | VALVE MOUNTING KIT | 1 | ||
| R910949143 | SWIVEL TUBE FITTING | 1 | ||
| R910902407 | FLUSHING BLOCK Stückliste der Baugruppe →L | 1 | ||
| R910924519 | FILTER Stückliste der Baugruppe →L | 1 | ||
| R902444203 | PIPING PLAN Stückliste der Baugruppe →L | 1 | ||
| 0510725107 | HYDRAULIC GEAR PUMPL | 1 | ||
| R910917548 | LIMIT SWITCH | 1 | ||
| R910990456 | COUPLING | 1 | ||
| R910990042 | GEAR MOTOR | 1 | ||
| R910109789 | SOCKET HEAD CAP SCREW | 2 | ||
| 61 | R902805709 | SHIPPING PROTECTION | 2 | |
| R902602206 | SEAL SCREW | 1 | ||
| 65 | R902602013 | SEAL SCREW | 1 | |
| 71 | R902421945 | SHIPPING PROTECTION | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Nenngröße (NG) | 1009 | 1009 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Anbauflansch | In Anlehnung an ISO 3019-2 metrisch 4-Loch | B |
| Arbeitsanschluss | SAE-Flanschanschluss A und B, Lage seitlich gleiche Seite, Befestigungsgewinde metrisch | 10 |
| Durchtrieb | 8), Eine Anbaupumpe für den Speisekreis | H02 |
| Ventile | Ventilblock angebaut SDVB | 9 |
| Filterung | Filter im Speisekreis angebaut | F |
