Einheit · AXIAL-PISTON PUMP

AH A4VSO 250 HS4P /30R-PPB13KB6R902473586

Axialkolbenpumpe Bosch Rexroth Baureihe A4VSO, Typschlüssel AHA4VSO250HS4P/30R-PPB13KB6, Materialnummer R902473586. Nenngröße: NG 250. Druckflüssigkeit/Ausführung: High-speed Version (H). Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A4VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Bei Blick auf Triebwelle rechts (R). Triebwellen: Zylindrische Welle mit Passfeder DIN 6885 (P). Anbauflansch: in Anlehnung an ISO 3019-2 (metrisch) 4-Loch (B). Durchtrieb: 125-2 1 1/2 in 17T 12/24DP A10VSO 100/31 (B6).

Nummer: R902473586
Typschlüssel: AH A4VSO 250 HS4P /30R-PPB13KB6
Gruppe: A4VSO 250
Ausgabe: 06/2020

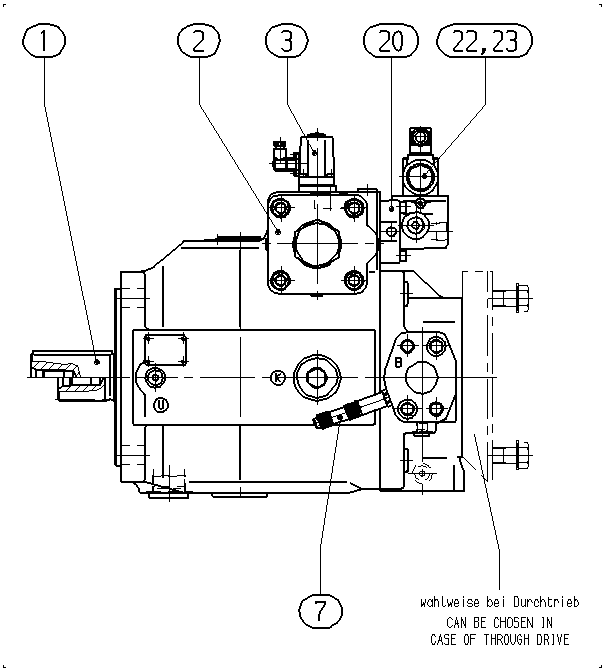

AH A4VSO 250 HS4P /30R-PPB13KB6 — Zeichnung

Pos.	Nummer	Bezeichnung	Menge
	R902432269	BASE UNIT Stückliste der Baugruppe →L	1
	R910984244	ADJUSTING PIECE Stückliste der Baugruppe →L	1
	R902422923	INDUCTIVE POS.TRANSDUCER Stückliste der Baugruppe →L	1
	R902447170	PRESSURE SENSOR Stückliste der Baugruppe →L	1
	R910984173	CONNECTION PLATE Stückliste der Baugruppe →L	1
	R902437418	VALVE Stückliste der Baugruppe →L	1
	R910785105	SOCKET HEAD CAP SCREW	4
61	R902460828	FLANGE COVER	1
	R902602206	SEAL SCREW	1
63	R902564145	SHIPPING PROTECTION	1
71	R902568998	FLANGE COVER Stückliste der Baugruppe →L	1
81	R902602011	SEAL SCREW	1
82	R902602011	SEAL SCREW	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Druckflüssigkeit/Ausführung	High-speed Version	H
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar	A4VS
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	250	250
Baureihe	Baureihe 3, Index 0	30
Drehrichtungen	Bei Blick auf Triebwelle rechts	R
Triebwellen	Zylindrische Welle mit Passfeder DIN 6885	P
Anbauflansch	in Anlehnung an ISO 3019-2 (metrisch) 4-Loch	B
Durchtrieb	125-2 1 1/2 in 17T 12/24DP A10VSO 100/31	B6
