Einheit · AXIAL-PISTON PUMP
A A4VSO 250 HS4P /30R-PPB25UB2Z -SO952R902481674
Axialkolbenpumpe Bosch Rexroth Baureihe A4VSO, Typschlüssel AA4VSO250HS4P/30R-PPB25UB2Z-SO952, Materialnummer R902481674. Nenngröße: NG 250. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, SAE, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) (AA4VS). Betriebsart: Pumpe, offener Kreislauf (O). Drehrichtungen: Blick auf Triebwelle rechts (R). Triebwelle: Zylindrische Welle mit Passfeder DIN 6885 (P). Arbeitsanschluss: Standardausführung Befestigungsgewinde, Anschluss B und S: SAE-Flansch seitlich, um 90° versetzt, 2. Druckanschluss B bei Auslieferung mit Flanschplatte, metrisch (25). Filtration (Angabe nur bei DS.. Verstellung): Zwischenplattenfilter (Z). Sonderausführung Nr. 952.
- Nummer
- R902481674
- Typschlüssel
- A A4VSO 250 HS4P /30R-PPB25UB2Z -SO952
- Gruppe
- A4VSO 250
- Ausgabe
- 07/2020

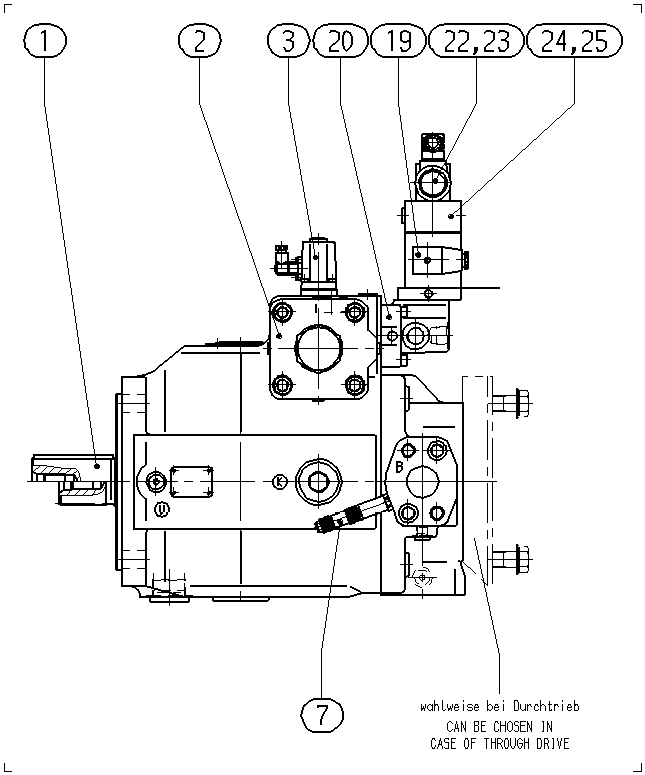

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902482443 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R910984244 | ADJUSTING PIECE Stückliste der Baugruppe →L | 1 | ||
| R902422923 | INDUCTIVE POS.TRANSDUCER Stückliste der Baugruppe →L | 1 | ||
| R902539274 | PRESSURE SENSOR Stückliste der Baugruppe →L | 1 | ||
| R910908570 | FILTER Stückliste der Baugruppe →L | 1 | ||
| R910984174 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | ||
| R902437418 | VALVE Stückliste der Baugruppe →L | 1 | ||
| R910785105 | SOCKET HEAD CAP SCREW | 4 | ||
| R910991608 | ADAPTER PLATE | 1 | ||
| R910359572 | SOCKET HEAD CAP SCREW | 4 | ||
| 61 | R902460828 | FLANGE COVER | 1 | |
| 62 | R902602206 | SEAL SCREW | 1 | |
| 63 | R902564145 | SHIPPING PROTECTION | 1 | |
| 71 | R902602334 | FLANGE COVER | 1 | |
| 81 | R902602011 | SEAL SCREW | 1 | |
| 82 | R902602011 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, SAE, Nenndruck 5100 psi (350 bar), Höchstdruck 5800 psi (400 bar) | AA4VS |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 250 | 250 |
| Baureihe | Baureihe 3, Index 0 | 30 |
| Drehrichtungen | Blick auf Triebwelle rechts | R |
| Triebwelle | Zylindrische Welle mit Passfeder DIN 6885 | P |
| Arbeitsanschluss | Standardausführung Befestigungsgewinde, Anschluss B und S: SAE-Flansch seitlich, um 90° versetzt, 2. Druckanschluss B bei Auslieferung mit Flanschplatte, metrisch | 25 |
| Filtration (Angabe nur bei DS.. Verstellung) | Zwischenplattenfilter | Z |
