Einheit · AXIAL-PISTON PUMP
AL A10VNO 63 DRS /52R-VSC11N00 -S3049R902483596
Axialkolbenpumpe Bosch Rexroth Baureihe A10VNO, Typschlüssel ALA10VNO63DRS/52R-VSC11N00-S3049, Materialnummer R902483596. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 210 bar (3050 psi), Höchstdruck 250 bar (3600 psi) (A10VN). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DRS). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: nach ISO 6162 hinten nicht für Durchtrieb (11). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 3049.
- Nummer
- R902483596
- Typschlüssel
- AL A10VNO 63 DRS /52R-VSC11N00 -S3049
- Gruppe
- A10VNO 63
- Ausgabe
- 06/2020

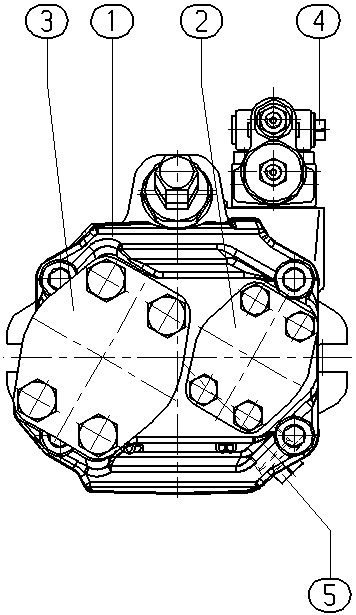

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902483597 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902400578 | FLANGE COVER | 1 | ||
| R902400586 | FLANGE COVER | 1 | ||
| R902602014 | SEAL SCREW | 1 | ||
| R902603190 | SEAL SCREW | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 210 bar (3050 psi), Höchstdruck 250 bar (3600 psi) | A10VN |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 63 | 63 |
| Regel- und Verstelleinrichtung | mit Förderstromregler X-T verschlossen mit Spülfunktion | DRS |
| Baureihe | Baureihe 5, Index 2 | 52 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. | S |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 2-Loch | C |
| Arbeitsanschluss | nach ISO 6162 hinten nicht für Durchtrieb | 11 |
| Durchtrieb | Ohne Durchtrieb | N00 |
Weitere Ausführungen 13
- R902560113 A A10VNO 63 DRS /52R-VSC11N00
- R902482022 A A10VNO 63 DRS /52R-VSC11N00 -S2968
- R902483597 A A10VNO 63 DRS /52R-VSC11N00 -S3049
- R902484847 A A10VNO 63 DRS /52R-VSC11N00 -S3093
- R902492636 A A10VNO 63 DRS /52R-VSC11N00 -S3410
- R902566636 A A10VNO 63 DRS /52R-VSC11N00 -S5427
- R902448762 A A10VNO 63 DRS/52R-VSC11N00 -S1740
- R902564707 AL A10VNO 63 DRS /52R-VSC11N00
- R902482021 AL A10VNO 63 DRS /52R-VSC11N00 -S2968
- R902484301 AL A10VNO 63 DRS /52R-VSC11N00 -S3093
- R902492112 AL A10VNO 63 DRS /52R-VSC11N00 -S3410
- R902570445 AL A10VNO 63 DRS /52R-VSC11N00 -S4537
- R902573087 AL A10VNO 63 DRS /52R-VSC11N00 -S4601
