Einheit · AXIAL-PISTON PUMP

A A10VNO 63 DRS /52R-VSC11N00 -S3093R902484847

Axialkolbenpumpe Bosch Rexroth Baureihe A10VNO, Typschlüssel AA10VNO63DRS/52R-VSC11N00-S3093, Materialnummer R902484847. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 210 bar (3050 psi), Höchstdruck 250 bar (3600 psi) (A10VN). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Förderstromregler X-T verschlossen mit Spülfunktion (DRS). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. (S). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 2-Loch (C). Arbeitsanschluss: nach ISO 6162 hinten nicht für Durchtrieb (11). Durchtrieb: Ohne Durchtrieb (N00). Sonderausführung Nr. 3093.

Nummer: R902484847
Typschlüssel: A A10VNO 63 DRS /52R-VSC11N00 -S3093
Gruppe: A10VNO 63
Ausgabe: 06/2020

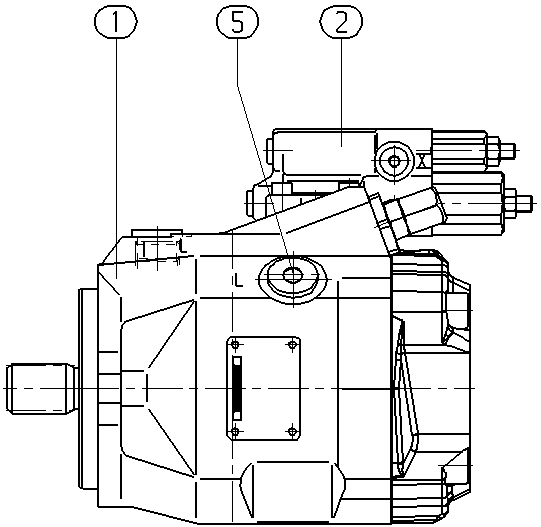

A A10VNO 63 DRS /52R-VSC11N00 -S3093 — Zeichnung

Nummer	Bezeichnung	Menge
R902484409	BASE UNIT Stückliste der Baugruppe →L	1
R902483257	CONTROL VALVE Stückliste der Baugruppe →L	1
R910967343	SCREW PLUG	1

Parameter aus dem Typschlüssel

Position	Bedeutung	Code
Axialkolbeneinheit	Schrägscheibenbauart, verstellbar, Nenndruck 210 bar (3050 psi), Höchstdruck 250 bar (3600 psi)	A10VN
Betriebsart	Pumpe, offener Kreislauf	O
Nenngröße (NG)	63	63
Regel- und Verstelleinrichtung	mit Förderstromregler X-T verschlossen mit Spülfunktion	DRS
Baureihe	Baureihe 5, Index 2	52
Drehrichtung	Blick auf Triebwelle rechts	R
Dichtungswerkstoff	FKM (Fluorkautschuk)	V
Triebwelle	Genaue Darstellung.	S
Anbauflansch	Angelehnt an ISO 3019-1 (SAE) 2-Loch	C
Arbeitsanschluss	nach ISO 6162 hinten nicht für Durchtrieb	11
Durchtrieb	Ohne Durchtrieb	N00

Parameter aus dem Typschlüssel

Weitere Ausführungen 13
