Einheit · AXIAL-PISTON PUMP

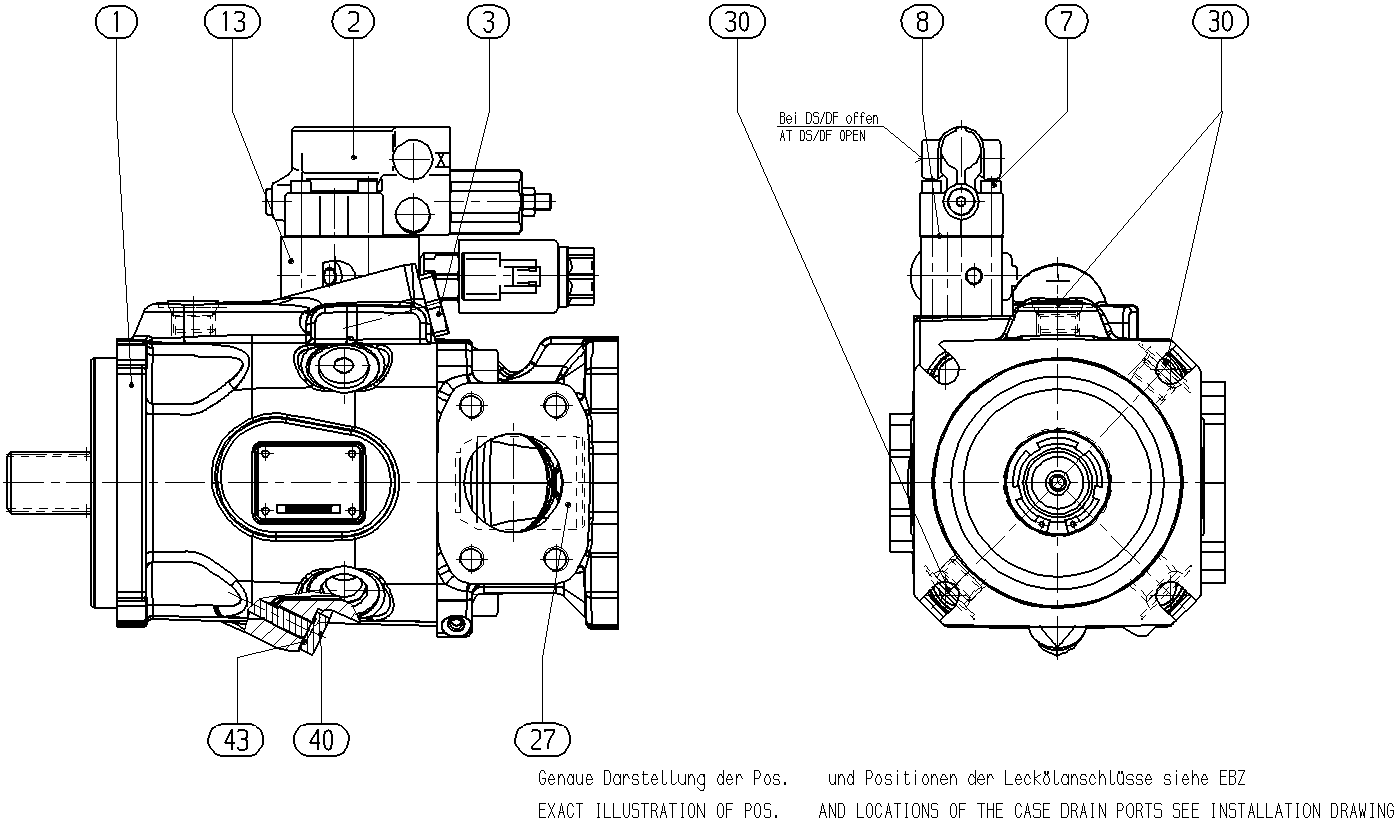

A A10V O 63 DR /53R-VRD62K15 -S2488R902502353
Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel AA10VO63DR/53R-VRD62K15-S2488, Materialnummer R902502353. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler hydraulisch (DR). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment (R). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend (62). Durchtrieb: 127-4 (C) 1 1/4 in 14T 12/24DP (K15). Sonderausführung Nr. 2488.
- Nummer
- R902502353
- Typschlüssel
- A A10V O 63 DR /53R-VRD62K15 -S2488
- Gruppe
- A10VO 63
- Ausgabe
- 06/2020
| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902502355 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902453110 | CONTROL VALVE Stückliste der Baugruppe →L | 1 | ||
| R902471690 | CONTROL Stückliste der Baugruppe →L | 1 | ||
| R902650500 | SOCKET HEAD CAP SCREW | 4 | ||
| R902434482 | SEAL | 1 | ||
| R902463218 | INTERMEDIATE PLATE Stückliste der Baugruppe →L | 1 | ||
| R902436085 | SPLINED COUPLING | 1 | ||
| R910967343 | SCREW PLUG | 3 | ||
| R902427032 | STOP SCREW | 1 | ||
| R910804886 | O-RING | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) | A10V |
| Betriebsart | Pumpe, offener Kreislauf | O |
| Nenngröße (NG) | 63 | 63 |
| Regel- und Verstelleinrichtung | Druckregler hydraulisch | DR |
| Baureihe | Baureihe 5, Index 3 | 53 |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment | R |
| Anbauflansch | Angelehnt an ISO 3019-1 (SAE) 4-Loch | D |
| Arbeitsanschluss | SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend | 62 |
| Durchtrieb | 127-4 (C) 1 1/4 in 14T 12/24DP | K15 |
