Einheit · AXIAL-PISTON PUMP

AL A10V O 63 DR /53R-VRD62K15 -S2488R902502368

Axialkolbenpumpe Bosch Rexroth Baureihe A10VO, Typschlüssel ALA10VO63DR/53R-VRD62K15-S2488, Materialnummer R902502368. Nenngröße: NG 63. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi) (A10V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: Druckregler hydraulisch (DR). Drehrichtung: Blick auf Triebwelle rechts (R). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Genaue Darstellung. wie Welle „S“ jedoch für höheres Drehmoment (R). Anbauflansch: Angelehnt an ISO 3019-1 (SAE) 4-Loch (D). Arbeitsanschluss: SAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend (62). Durchtrieb: 127-4 (C) 1 1/4 in 14T 12/24DP (K15). Sonderausführung Nr. 2488.

Nummer
R902502368
Typschlüssel
AL A10V O 63 DR /53R-VRD62K15 -S2488
Gruppe
A10VO 63
Ausgabe
07/2020

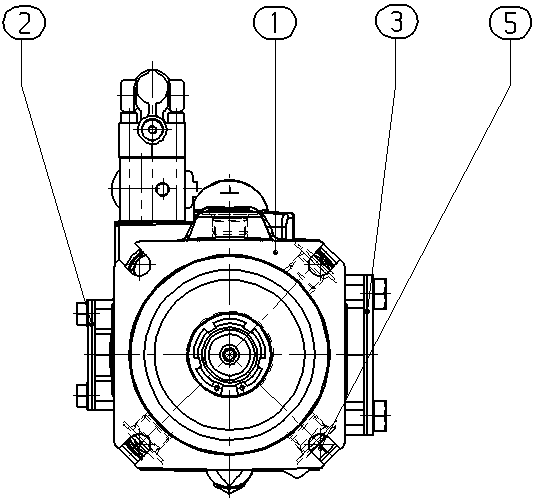

AL A10V O 63 DR /53R-VRD62K15 -S2488 — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R902502353AXIAL-PISTON PUMP Stückliste der Baugruppe →L1
R902400579FLANGE COVER1
R902428740FLANGE COVER1
R902603190SEAL SCREW1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägscheibenbauart, verstellbar, Nenndruck 250 bar (3600 psi), Höchstdruck 315 bar (4550 psi)A10V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)6363
Regel- und VerstelleinrichtungDruckregler hydraulischDR
BaureiheBaureihe 5, Index 353
DrehrichtungBlick auf Triebwelle rechtsR
DichtungswerkstoffFKM (Fluorkautschuk)V
TriebwelleGenaue Darstellung. wie Welle „S“ jedoch für höheres DrehmomentR
AnbauflanschAngelehnt an ISO 3019-1 (SAE) 4-LochD
ArbeitsanschlussSAE-Flanschanschlüsse nach ISO 6162 UNC Befestigungsgewinde UNC für Durchtrieb seitlich gegenüberliegend62
Durchtrieb127-4 (C) 1 1/4 in 14T 12/24DPK15

Weitere Ausführungen 4
