Einheit · AXIAL-PISTON PUMP
A A20VO 520 LR3DN /10L-VZH26K17 -S2106R902538265
Axialkolbenpumpe Bosch Rexroth Baureihe A20VO, Typschlüssel AA20VO520LR3DN/10L-VZH26K17-S2106, Materialnummer R902538265. Nenngröße: NG 520. Axialkolbeneinheit: Schrägscheinbenbauart, verstellbar (Back to Back Ausführung) (A20V). Betriebsart: Doppelpumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung Datenblätter: Verstellungen zur Nenngröße 520 92050, 92064 (LR3DN). Drehrichtungen: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: In Anlehnung an ISO 3019-2 8-Loch (H). Arbeitsanschluss: SAE Flansche, je zweimal Anschluss B seitlich gegenüber und einmal Anschluss S 90° versetzt, Befestigungsgewinde metrisch (26). Sonderausführung Nr. 2106.
- Nummer
- R902538265
- Typschlüssel
- A A20VO 520 LR3DN /10L-VZH26K17 -S2106
- Gruppe
- A20VO 520
- Ausgabe
- 06/2020

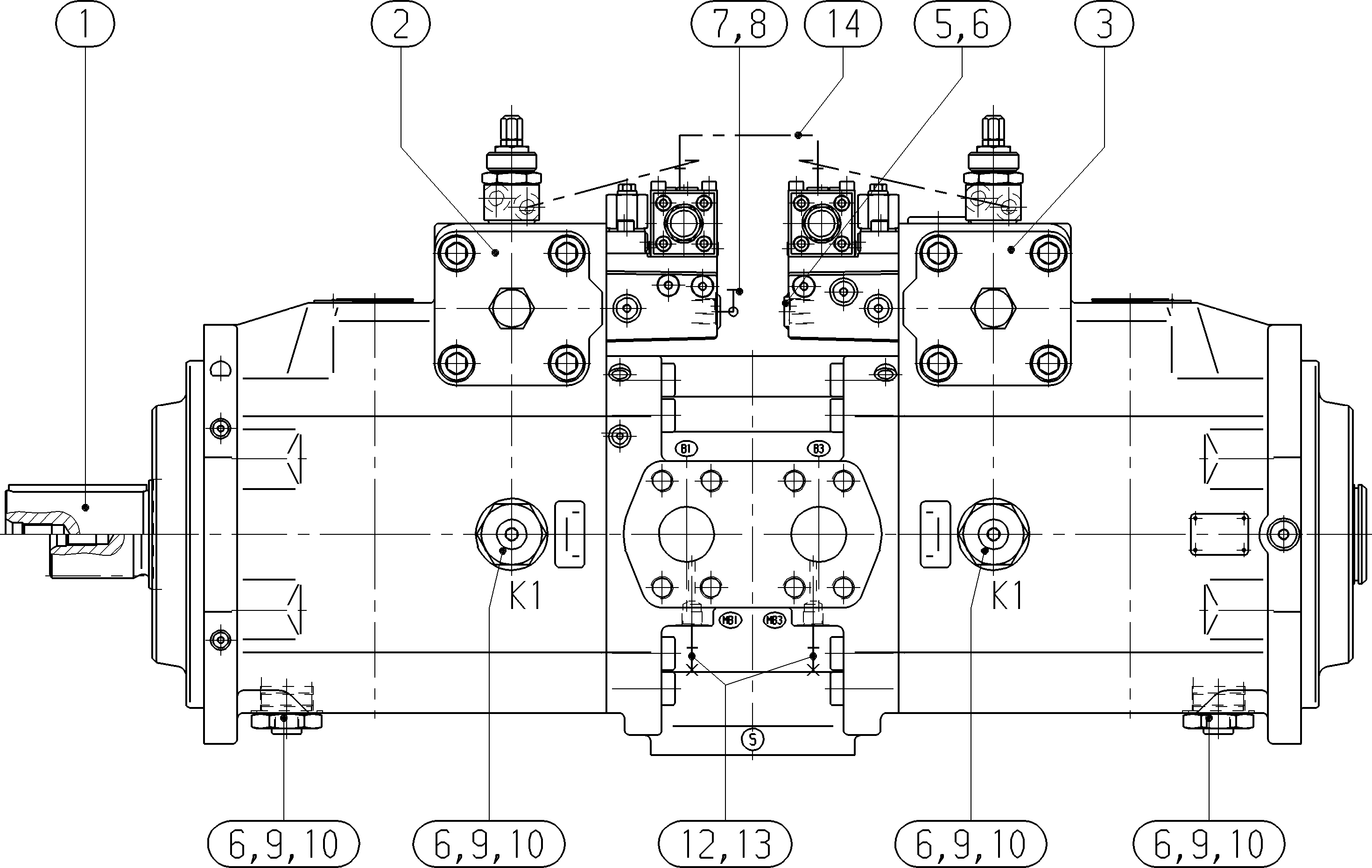

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902537498 | BASE UNIT Stückliste der Baugruppe →L | 1 | ||
| R902530789 | REGULATOR Stückliste der Baugruppe →L | 1 | ||
| R902530788 | REGULATOR Stückliste der Baugruppe →L | 1 | ||
| R909153930 | SCREW PLUG | 1 | ||
| R909156654 | SCREW PLUG | 5 | ||
| R910778788 | THREADED FASTENER | 1 | ||
| R910903350 | THREADED FASTENER | 1 | ||
| R910926178 | REDUCTION THREADED JOINT | 4 | ||
| R910600822 | SEAL RING | 4 | ||
| R910755788 | THREADED FASTENER | 2 | ||
| R910968233 | DUMMY | 2 | ||
| R910999726 | PIPING PLAN Stückliste der Baugruppe →L | 1 | ||
| 61 | R902805710 | SHIPPING PROTECTION | 2 | |
| 62 | R902602207 | SEAL SCREW | 1 | |
| R902564147 | SHIPPING PROTECTION | 1 | ||
| 81 | R902602008 | SEAL SCREW | 2 | |
| 82 | R910734667 | PLUG | 1 | |
| 83 | R910723126 | PLUG | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheinbenbauart, verstellbar (Back to Back Ausführung) | A20V |
| Betriebsart | Doppelpumpe, offener Kreislauf | O |
| Nenngröße (NG) | 520 | 520 |
| Regel- und Verstelleinrichtung Datenblätter | Verstellungen zur Nenngröße 520 92050, 92064 | LR3DN |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtungen | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | In Anlehnung an ISO 3019-2 8-Loch | H |
| Arbeitsanschluss | SAE Flansche, je zweimal Anschluss B seitlich gegenüber und einmal Anschluss S 90° versetzt, Befestigungsgewinde metrisch | 26 |
