Einheit · AXIAL-PISTON PUMP
AL A20VO 520 LR3DN /10L-VZH26K17 -S2106R902538266
Axialkolbenpumpe Bosch Rexroth Baureihe A20VO, Typschlüssel ALA20VO520LR3DN/10L-VZH26K17-S2106, Materialnummer R902538266. Nenngröße: NG 520. Axialkolbeneinheit: Schrägscheinbenbauart, verstellbar (Back to Back Ausführung) (A20V). Betriebsart: Doppelpumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung Datenblätter: Verstellungen zur Nenngröße 520 92050, 92064 (LR3DN). Drehrichtungen: Bei Blick auf Triebwelle links (L). Dichtungswerkstoff: FKM (Fluorkautschuk) (V). Triebwelle: Zahnwelle DIN 5480 (Z). Anbauflansch: In Anlehnung an ISO 3019-2 8-Loch (H). Arbeitsanschluss: SAE Flansche, je zweimal Anschluss B seitlich gegenüber und einmal Anschluss S 90° versetzt, Befestigungsgewinde metrisch (26). Sonderausführung Nr. 2106.
- Nummer
- R902538266
- Typschlüssel
- AL A20VO 520 LR3DN /10L-VZH26K17 -S2106
- Gruppe
- A20VO 520
- Ausgabe
- 06/2020

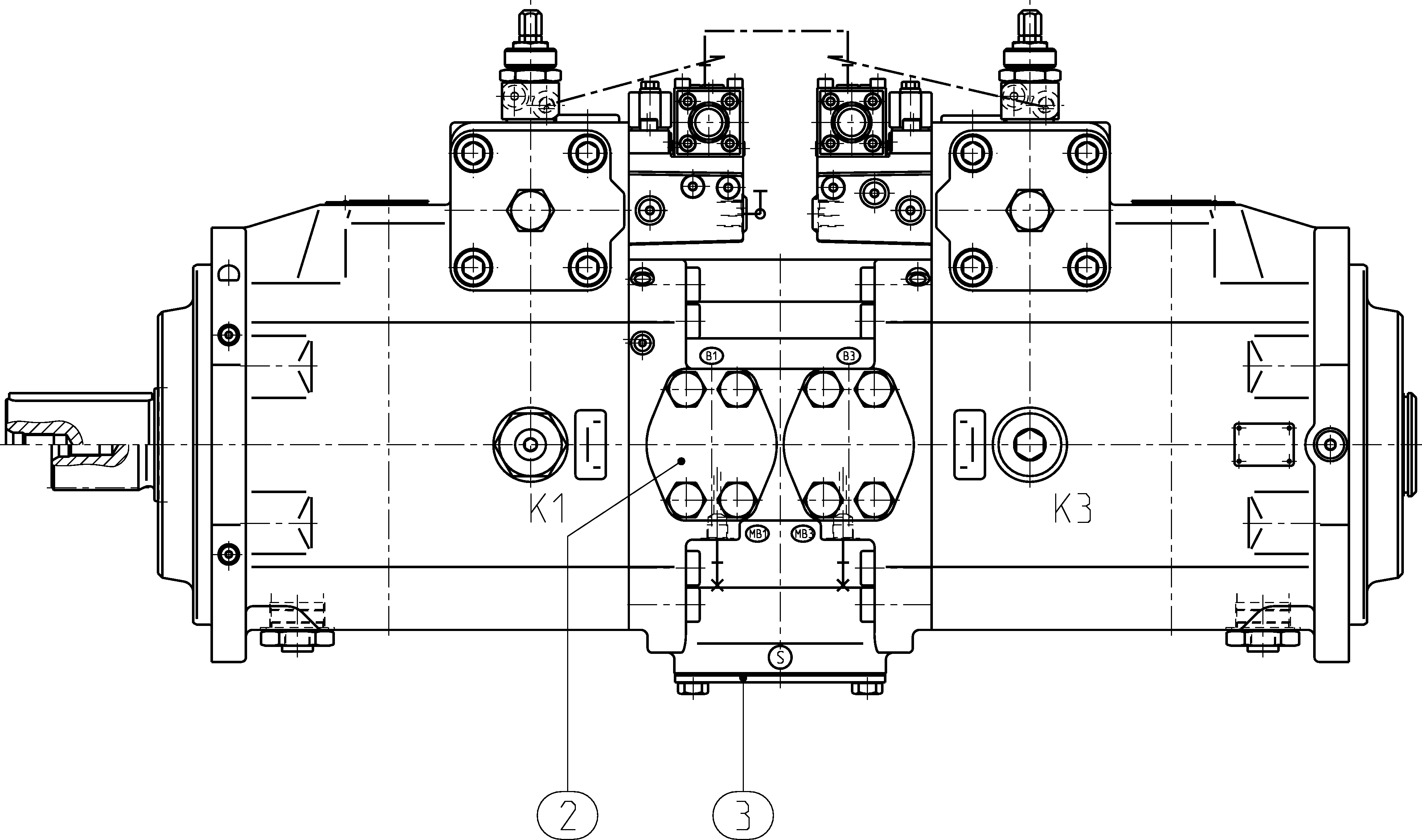

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| R902538265 | AXIAL-PISTON PUMP Stückliste der Baugruppe →L | 1 | ||
| R902400592 | FLANGE COVER | 2 | ||
| R913038225 | FLANGE COVER | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheinbenbauart, verstellbar (Back to Back Ausführung) | A20V |
| Betriebsart | Doppelpumpe, offener Kreislauf | O |
| Nenngröße (NG) | 520 | 520 |
| Regel- und Verstelleinrichtung Datenblätter | Verstellungen zur Nenngröße 520 92050, 92064 | LR3DN |
| Baureihe | Baureihe 1, Index 0 | 10 |
| Drehrichtungen | Bei Blick auf Triebwelle links | L |
| Dichtungswerkstoff | FKM (Fluorkautschuk) | V |
| Triebwelle | Zahnwelle DIN 5480 | Z |
| Anbauflansch | In Anlehnung an ISO 3019-2 8-Loch | H |
| Arbeitsanschluss | SAE Flansche, je zweimal Anschluss B seitlich gegenüber und einmal Anschluss S 90° versetzt, Befestigungsgewinde metrisch | 26 |
