Einheit · AXIAL-PISTON PUMP

A7VO160LRH1/61R-DPB01-SR909437959

Axialkolbenpumpe Bosch Rexroth Baureihe A7VO, Typschlüssel A7VO160LRH1/61R-DPB01-S, Materialnummer R909437959. Nenngröße: NG 160. Axialkolbeneinheit: Schrägachsenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 bar (A7V). Betriebsart: Pumpe, offener Kreislauf (O). Regel- und Verstelleinrichtung: mit Hubbegrenzung negative Kennung Δp = 25 bar (LRH1). Drehrichtung: Bei Blick auf Triebwelle (R). Triebwelle: Zylindrische Welle mit Passfeder nach DIN 6885 (P). Anbauflansch: ISO 3019-2, 4-Loch (B). Anschlussplatte für Arbeitsleitungen: SAE-Flanschanschlüsse A und S hinten (Befestigungsgewinde metrisch) (01). Standard-/Sonderausführung: Sonderausführung (-S).

Nummer
R909437959
Typschlüssel
A7VO160LRH1/61R-DPB01-S
Gruppe
A7VO 160
Ausgabe
06/2020

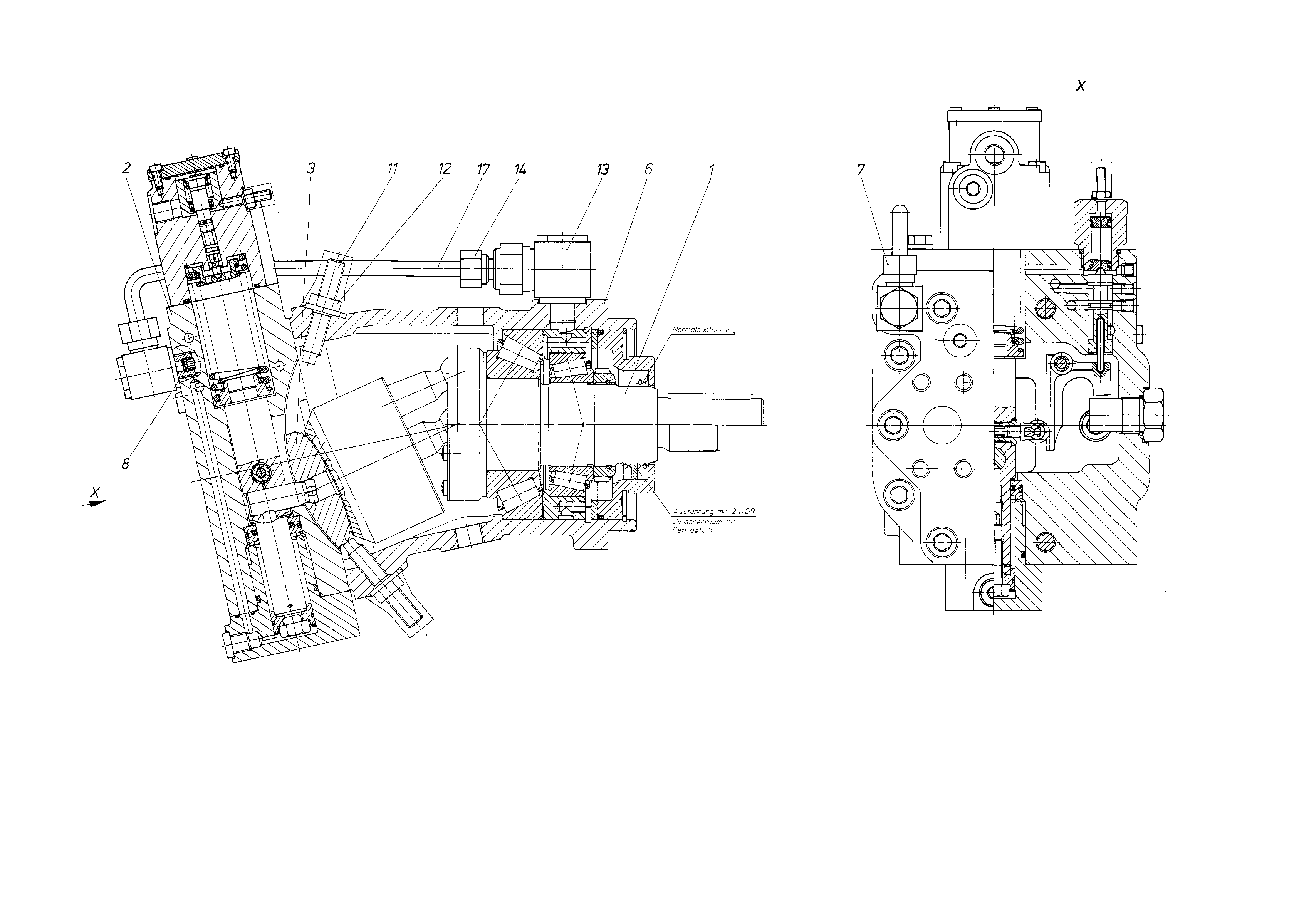

A7VO160LRH1/61R-DPB01-S — Zeichnung
Pos.NummerBezeichnungMengeZur Anfrage
R909421455ROTARY GROUP Stückliste der Baugruppe →L1
2R909437960CONTROL Stückliste der Baugruppe →L1
R909650455CONTROL LENS, RIGHT-HAND ROTATION1
R909425281HOUSING1
R909432851THREADED FASTENER1
8R909077747THROTTLE SCREW1
11R909447152SETSCREW Stückliste der Baugruppe →L2
R909152459SEALING NUTD2
13R909086820THREADED FASTENER1
14R909150151THREADED FASTENER1
R909444174PIPE1

Parameter aus dem Typschlüssel

PositionBedeutungCode
AxialkolbeneinheitSchrägachsenbauart, verstellbar, Nenndruck 350 bar, Höchstdruck 400 barA7V
BetriebsartPumpe, offener KreislaufO
Nenngröße (NG)160160
Regel- und Verstelleinrichtungmit Hubbegrenzung negative Kennung Δp = 25 barLRH1
DrehrichtungBei Blick auf TriebwelleR
TriebwelleZylindrische Welle mit Passfeder nach DIN 6885P
AnbauflanschISO 3019-2, 4-LochB
Anschlussplatte für ArbeitsleitungenSAE-Flanschanschlüsse A und S hinten (Befestigungsgewinde metrisch)01
Standard-/SonderausführungSonderausführung-S
