Einheit · AXIAL-PISTON PUMP
A4VG71DA1D4/31R-PZF02F021SR909442975
Axialkolbenpumpe Bosch Rexroth Baureihe A4VG, Typschlüssel A4VG71DA1D4/31R-PZF02F021S, Materialnummer R909442975. Nenngröße: NG 71. Axialkolbeneinheit: Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar (A4V). Betriebsart: Pumpe, geschlossener Kreislauf (G). Regel- und Verstelleinrichtung: Automatische Verstellung drehzahlabhängig U = 12 V (DA1). Druckabschneidung: Druckabschneidung (D). Drehrichtung: Blick auf Triebwelle rechts (R). Triebwelle: Zahnwelle für Einzelpumpe DIN 5480 (Z). Anbauflansch: SAE J744 2+4-Loch (F). Arbeitsanschluss (Anschlussplatte): SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten (02). Speisepumpe: Integrierte Speisepumpe mit und ohne Durchtrieb (F). Durchtrieb: Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP (02). Hochdruckbegrenzungsventil Einstellbereich ∆pHD: Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass (1). Filterung Speisekreis/Fremdeinspeisung: Filterung in der Saugleitung der Speisepumpe (S).
- Nummer
- R909442975
- Typschlüssel
- A4VG71DA1D4/31R-PZF02F021S
- Gruppe
- A4VG 71
- Ausgabe
- 06/2020

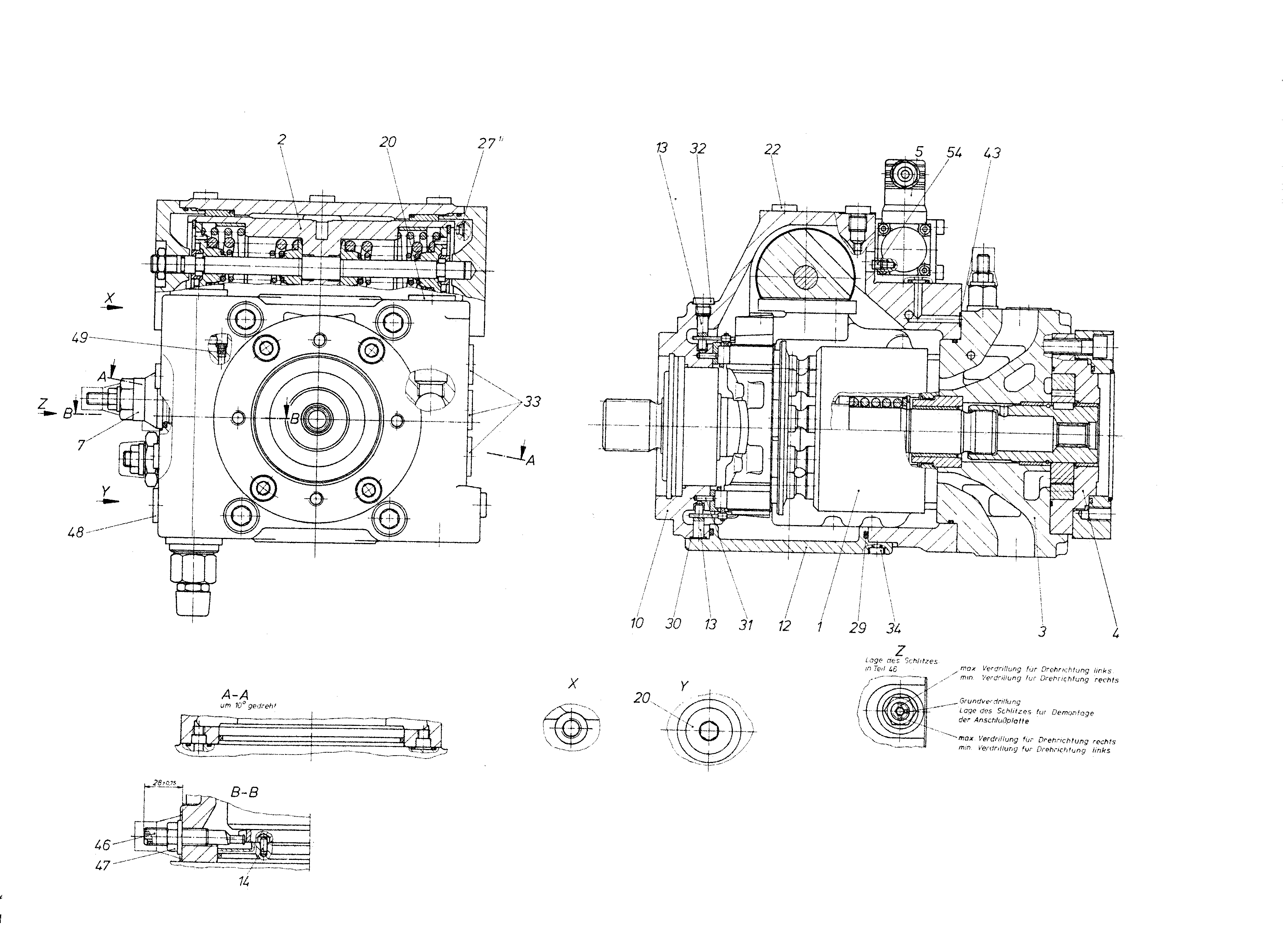

| Pos. | Nummer | Bezeichnung | Menge | Zur Anfrage |
|---|---|---|---|---|
| 1 | R909434309 | ROTARY GROUP Stückliste der Baugruppe →L | 1 | |
| 2 | R909442401 | CONTROL Stückliste der Baugruppe →L | 1 | |
| 3 | R909434887 | CONNECTION PLATE Stückliste der Baugruppe →L | 1 | |
| R909429210 | INTERNAL GEAR PUMP Stückliste der Baugruppe →L | 1 | ||
| 5 | R909438916 | INCHING VALVE Stückliste der Baugruppe →L | 1 | |
| 7 | R909414719 | CONTROL CARTRIDGE Stückliste der Baugruppe →L | 1 | |
| 10 | R909435240 | HOUSING | 1 | |
| R909430288 | HOUSING COVER | 1 | ||
| 13 | R909426652 | PIVOT PIN | 2 | |
| R909153891 | SCREW PLUGD | 2 | ||
| 21 | R909151979 | SCREW PLUGD | 1 | |
| 22 | R909151692 | SCREW PLUGD | 4 | |
| 27 | R909831318 | DOUBLE BREAK-OFF PLUG | 1 | |
| 28 | R909156493 | NOZZLE | 2 | |
| 29 | R909830256 | O-RINGD | 1 | |
| 30 | R909157293 | QUAD RINGD | 1 | |
| 31 | R913016373 | SLOTTED SPRING PIN | 2 | |
| 32 | R909153364 | SCREW PLUGD | 1 | |
| 33 | R909151694 | SCREW PLUGD | 3 | |
| 34 | R909083017 | SOCKET HEAD CAP SCREW | 8 | |
| R909157536 | QUAD RINGD | 1 | ||
| 46 | R909436131 | ECCENTRIC SCREW | 1 | |
| 47 | R909087405 | SEALING NUTD | 1 | |
| 48 | R909153815 | SCREW PLUGD | 1 | |
| 49 | R909156497 | NOZZLE | 1 |
Parameter aus dem Typschlüssel
| Position | Bedeutung | Code |
|---|---|---|
| Axialkolbeneinheit | Schrägscheibenbauart, verstellbar, Nenndruck 400 bar, Höchstdruck 450 bar | A4V |
| Betriebsart | Pumpe, geschlossener Kreislauf | G |
| Nenngröße (NG) | 71 | 71 |
| Regel- und Verstelleinrichtung | Automatische Verstellung drehzahlabhängig U = 12 V | DA1 |
| Druckabschneidung | Druckabschneidung | D |
| Drehrichtung | Blick auf Triebwelle rechts | R |
| Triebwelle | Zahnwelle für Einzelpumpe DIN 5480 | Z |
| Anbauflansch | SAE J744 2+4-Loch | F |
| Arbeitsanschluss (Anschlussplatte) | SAE-Arbeitsanschluss A und B, oben und unten Sauganschluss S unten | 02 |
| Speisepumpe | Integrierte Speisepumpe mit und ohne Durchtrieb | F |
| Durchtrieb | Flansch SAE J744 Nabe für Zahnwelle, 101-2 (B) 7/8 in 13T 16/32DP | 02 |
| Hochdruckbegrenzungsventil Einstellbereich ∆pHD | Hochdruckbegrenzungsventil vorgesteuert 100 … 420 bar mit Bypass | 1 |
| Filterung Speisekreis/Fremdeinspeisung | Filterung in der Saugleitung der Speisepumpe | S |
